低溫輻射電熱膜地熱采暖

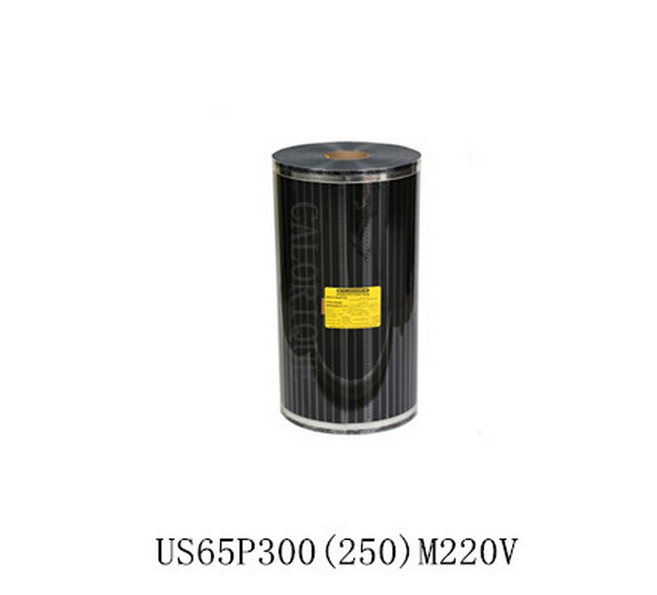

電熱膜是一種由可導電的特制油墨、金屬載流條經印刷、熱壓載兩層聚酯薄膜間制成的一種特殊的加熱元件。
地熱采暖是以電熱膜為發熱體，以紅外線輻射的形式從地面向室內供暖的一種特殊的供暖方式。
依據北京市地方標準DBJ01－610－2002《住宅低溫輻射電熱膜供暖應用技術規程》,結合本公司產品的特性，針對我國現行建筑物應用比價廣泛的地熱地板、復合地板施工工藝如下：
1、設計：
采暖熱負荷計算，地板采暖的熱負荷計算應按《采暖通風與空氣調節設計規范》GBJ19的規定執行，在計算時，以國家節能墻體為例應附加20%的運行系數。
以房間內所需的熱符合為基礎，算出鋪設電熱膜的數量。
電熱膜布置距有窗墻面300mm，其它墻面150mm，根據房間內家具的擺放位置，盡量避讓，減少對電熱膜的覆蓋，從而達到熱量更好的散發。
電熱膜的鋪設以房間較長的墻面為鋪設方向，以電源的位置決定。
地熱采暖構造依次為：樓板、絕緣層、電熱膜、表面裝飾層。
絕緣材料采用20mm厚的擠塑泡沫板，嚴禁使用易燃、有毒、含金屬的絕緣材料。
溫控器，每個采暖房間至少設一個。溫控器應設在便于操作的墻上，其安裝高度為1.3—1.5米。不應設在被遮擋或陽光直射的位置上。溫控器的最大負載應符合產品說明書的要求，溫度控制范圍5—30度。
電熱膜配線，地熱應采用獨立的配電回路，并設有專用的開關和漏電保護裝置。
每組電熱膜導線為BV4平方單股銅線。總線根據計算電流選擇。
電熱膜配線應套蠟管保護。做好接地保護。
2、施工：
電熱膜安裝應具備現場條件，建筑物頂棚及室內裝修完畢，地面已找平，沒有雜物，特別是表面的鐵釘等金屬物已清除，電熱膜電源配電箱及各分支回路管線工程結束，溫控器安裝暗盒已具備，材料施工機具等已準備就緒，保證正常施工。
在地面上平鋪20mm保溫材料（或依據工程要求增加保溫板厚度）。
電熱膜鋪設時必須滿足電熱膜與墻面的最小距離要求，鋪設時保證電熱膜平整，嚴禁刺破電熱膜。
將各組電熱膜按照電熱膜供暖工程施工規范接線安裝，接線應用連接卡及電熱膜專用絕緣膠帶密封，連接導線必須套好蠟管保護。
將各組電熱膜連接導線引至地上線槽內，進行通電測試檢驗（表面會立刻發熱）。
把直徑為2.5mm鍍鋅鐵線沿著已經鋪好的電熱膜外邊進行鑲嵌，并引至接線槽內與系統PE線牢固連接，做好接地保護。
溫控器連接要，嚴格按照溫控器說明書進行安裝。
按照檢測標準進行檢測后，上面可以直接進行地板的施工。
地面裝飾材料完畢后，進行電熱供暖工程工作測試，并做好記錄。繪制電熱膜隱蔽圖。
3、檢驗：
進行每個房間電熱膜直流電阻的測試，做好記錄。
檢測如出現阻值過高或開路，應查連接卡的壓接，將有問題的連接卡更換，如出現短路，應檢查所有接線，并進行處理。
用非接觸測溫儀，確認電熱膜供暖系統是否正常工作，在室溫達到基本設計值．輻射頂棚達到穩定溫升時布膜區內任何局部區域或一點的最高溫度，不應超過最高允許溫度45℃，并做好記錄。
工程驗收時交下列技術資料和文件：竣工圖（隱蔽圖）、電熱膜數量、熱負荷、房間對照表、產品各項檢驗報告、主要材料設備的合格證、生產許可證、材料品種、質量、規格、結構、固定方法等，是否符合設計和規程要求。竣工驗收文件要求最少兩份，存檔一份，交用戶一份。
